ECC高延性混凝土用于砌体结构抗震加固技术

一、ECC高延性混凝土的力学特性
    高延性混凝土是基于微观力学原理设计而成的一种水泥基复合材料，同传统混凝土及传统纤维混凝土相比，高延性混凝土在硬化后具有显著的应变硬化特征及裂缝无害化分散能力，其特点如下：
a、高韧性、高强度、高抗裂性及高耐损伤能力；
b、应力应变特性类似于钢材，也称“可弯曲混凝土；
c、极限拉伸应变相当于普通混凝土的50-200倍 。


二、ECC高延性混凝土的应用范围

（1）高延性混凝土用于砌体结构加固 ;  改善砌体的脆性，增加砌体结构的整体性，提高砌体结构的抗震性能 。
（2）高延性混凝土用于混凝土结构加固;  改善混凝土结构的延性，提高结构的抗震性能 。
（3）高延性混凝土用于结构的关键部位 ;  增强结构的变形能力，提高结构的耗能能力。
（4）高延性混凝土用于市政、铁路工程;  增加结构的耐久性，提高结构的使用年限。
（5）高延性混凝土用于装配式建筑; 减小构件尺寸，减轻构件重量，提高房屋整体性。

三、传统钢筋网片加固同高延性混凝土加固工艺对比
1、传统钢筋网片加固工艺流程：
剔除原砌体墙体粉刷层并清除表面浮尘→破除部分地面、开挖墙体基础→钻孔布置S形穿墙筋→绑扎钢筋网片→墙体砌体润湿→压抹第一道水泥砂浆→压抹第二道水泥砂浆并收面
2、高延性混凝土加固工艺流程：
剔除原砌体墙体粉刷层并清除表面浮尘→墙面润湿→压抹高延性混凝土并收面

四、ECC高延性混凝土的技术指标

DBJ61/T1112-2016《高延性混凝土应用技术规程》

五、应用实例

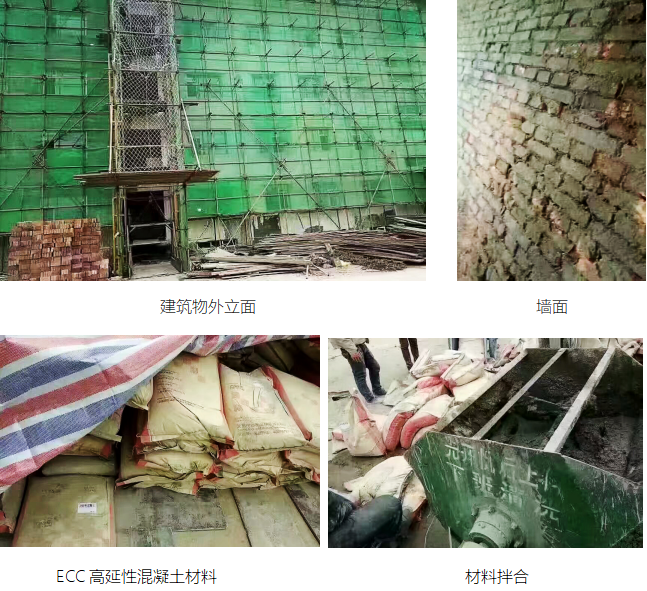

山西省孝义市某单位七层楼房，采用ECC高延性混凝土加固砌体结构。

1、原设计采用传统的钢筋网砂浆面层双面加固

根据《建筑抗震加固技术规程》（JGJ116-2009）表5.3.2-1，要使该墙段抗震效应比大于1，需采用面层厚度为40mm,砂浆强度M10，钢筋网规格为直径Φ6，钢筋间距300mm，双面加固，其增强系数为1.65，加固后墙段抗震效应比=1.65x0.65=1.072>1，满足抗震承载力要求。
2、经过方案论证最终采用高延性混凝土面层单面加固

采用的高延性混凝土指标为：抗压强度大于50MPa，等效弯曲强度大于4.5MPa，等效弯曲韧性指数不小于60KJ/m³。根据《高延性混凝土加固砌体结构图集》（陕16G12）表4.6.3，采用15mm面层厚度，单面加固时，其增强系数为1.97，加固后墙段抗震效应比=1.97x0.65=1.281>1，满足抗震承载力要求。
